Как сделать позиции в компасе

Обновлено: 01.07.2024

Создание символов позиций осуществляется через меню Инструменты → Обозначения → Обозначение позиций или с помощью команды Обозначение позиций на панели инструментов Обозначения.В начале работы команды необходимо указать первую точку -указатель и вторую точку-полку, а затем ввести номер позиции с помощью поля Текст на вкладке Знак панели параметров.

При нажатии на поле Текст появится диалоговое окно Введите текст, в котором необходимо заполнить поле с номером позиции. В этом диалоговом окне можно использовать кнопки Выше-Ниже для выбора необходимого номера. Если нажать клавишу Enter после номера позиции, то появится новая строка для ввода следующей позиции — таким образом создается многоуровневая выноска с позициями. Удалить лишние строки с позициями можно простым удалением ненужного номера с помощью клавиши Backspace – Для завершения ввода текста необходимо нажать кнопку ОК.

После этого необходимо задать дополнительные параметры символа позиции на вкладке Параметры. На этой вкладке можно выбрать следующие опции:

выпадающее меню Стрелка с вариантами Вспомогательная точка, Стрелка или Без стрелки — указывается знак на конце выноски;

Команды Выровнять позиции по горизонтали и Выровнять позиции по вертикали позволяют произвести выравнивание разных позиций по единому уровню. Для этого необходимо сначала выбрать все позиции, которые требуется выровнять.

Затем необходимо выбрать точку в любом месте графического окна, которая будет служить соответственно точкой горизонтального или вертикального выравнивания выбранных позиций.

Команда “Допуск формы”

Создание символов позиций осуществляется через меню Инструменты → Обозначения → Допуск формы или с помощью команды Допуск формы на панели инструментов Обозначения. В начале работы команды необходимо выбрать из выпадающего меню Базовая точка на панели параметров необходимый тип привязки таблицы допуска формы к линии- выноске. Среди этих типов привязки доступны следующие варианты:

Слева снизу
Слева посередине
Слева сверху
Вверху посередине
Справа вверху
Справа посередине
Справа внизу
Внизу посередине.
Затем, если включить опцию Вертикально, то таблица допуска формы будет расширяться в вертикальном направлении, а не в горизонтальном.

После этого необходимо указать размещение линии-выноски (или нескольких линий-выносок) с помощью кнопки Ответвление со стрелкой или Ответвление с треугольником — в зависимости от того, что необходимо получить на конце линии-выноски. Пока нажата одна из этих кнопок, программа ожидает выбора сначала точки выхода (из 8 вариантов точек) линии-выноски из символа допуска формы и затем точки-указателя линии-выноски (со стрелкой или с треугольником).

После выбора расположения первой точки-указателя программа строит между ними линию-выноску и далее предлагает выбрать расположение следующем точки-указателя. При выборе второй и последующей точек-указателей происходит автоматическое построение изломов линии-выноски в указанным точках и перемещение стрелки (треугольника) указателя на последнюю точку. Отжатие кнопки Ответвление со стрелкой или Ответвление с треугольником прекращает построение линии-выноски, а повторное нажатие любой из этих кнопок позволяет начать построение другой линии-выноски. Следует помнить, что кнопка Редактировать точки позволяет создать изломы существующих линий-указателей.

Команды для простановки обозначений (а также некоторые другие) находятся на панели инструментов Обозначения (рис. 2.50). Эта панель вызывается, как и прочие, щелчком на одноименной кнопке компактной панели.

Рис. 2.50. Панель Обозначения

Для создания элементов оформления предназначены следующие кнопки.

Шероховатость – позволяет размещать на графических объектах (или на их продлении) знаки шероховатости (рис. 2.51). Можно использовать структуру обозначения знака по ГОСТ 2.309—73 или более позднюю редакцию, соответствующую изменению № 3 от 2003 года в ГОСТ 2.309—73. Выбрать структуру обозначения можно на вкладке Новые документы диалогового окна Параметры в разделе Графический документ ? Шероховатость. Для установки знака шероховатости достаточно указать кривую, на которой он будет размещен, выбрать тип знака, а также при необходимости заполнить надписи.

Рис. 2.51. Примеры обозначения шероховатости в КОМПАС

База – предназначена для создания обозначения базы на чертеже. Кнопка недоступна, если документ пуст. Система автоматически отслеживает имеющиеся в чертеже базы, исходя из чего, самостоятельно подбирает букву для обозначения.

Линия-выноска – позволяет создавать на чертеже произвольное количество линий-выносок (рис. 2.52, а).

Знак клеймения – позволяет создать линию-выноску для обозначения клеймения (рис. 2.52, б).

Знак маркировки – дает возможность разместить на чертеже линию-выноску с обозначением маркировки (рис. 2.52, в).

Знак изменения – позволяет обозначить изменения (рис. 2.52, г).

Обозначение позиций – команда, без которой не обойтись при создании сборочного чертежа. Она позволяет размещать на чертеже обозначения позиций, при этом система автоматически следит за нумерацией. Отображение позиционной выноски можно настраивать на вкладке Параметры панели свойств (рис. 2.53). Вы можете изменять тип стрелки (точка, стрелка или без стрелки), направления полки и текста относительно базовой точки, а также выбирать тип формы (рис. 2.54). Флажок Полка служит для управления отображениям полки позиционной линии-выноски.

Рис. 2.52. Варианты линий-выносок: произвольная (а), знак клеймения (б), маркировка (в), обозначение изменения (г)

Примечание

Кнопки Линия-выноска, Знак клеймения, Знак маркировки и Знак изменения на панели Обозначения объединены в одну группу.

Рис. 2.53. Параметры отображения позиционной линии-выноски

Рис. 2.54. Формы отображения обозначения позиций: простой текст (а), открытый текст (б), круг (в), шестиугольник (г), круг с разделителем (д)

Допуск формы – позволяет вставить в чертеж допуск формы и расположения поверхности.

Линия разреза – дает возможность создавать простую или ступенчатую линию разреза на чертеже. Буквенное обозначение разреза устанавливает система. При этом она не использует буквы, которые уже заняты для обозначения баз или других разрезов.

Стрелка взгляда – позволяет строить стрелку, указывающую направление взгляда.

Выносной элемент – создает на изображении обозначение выносного элемента (круг с линией-выноской). Обратите внимание, эта команда создает лишь обозначение выносного элемента! Само изображение, которое попало в пределы, охваченные этим обозначением, вы должны чертить сами (за исключением изображений ассоциативных видов).

Примечание

Большинство рассмотренных команд используется в примере, приведенном в конце главы.

Вы наверняка заметили, что я описал не все команды панели инструментов Обозначения. Причина состоит в том, что на этой панели есть несколько команд, не связанных с обозначениями.

Ввод текста – служит для создания текстовых надписей на чертеже или фрагменте. При оформлении текста вы можете выбирать любой шрифт, устанавливать междустрочный и междусимвольный интервалы, задавать выравнивание текста, вставлять в текст различные символы, спецзнаки, использовать дроби, верхние/нижние индексы и пр. Все перечисленные параметры настраиваются на панели свойств.

Ввод таблицы – позволяет поместить на чертеж таблицу. После указания точки привязки таблицы в документе (верхнего левого угла размещаемой таблицы) появится окно создания новой таблицы (рис. 2.55). В нем можно задать количество строк и столбцов, а также их размеры. Чтобы изменить ширину столбцов, можно просто перетащить границы ячеек таблицы мышью.

Рис. 2.55. Диалоговое окно Создать таблицу

Автоосевая – также создает осевую линию. Ее преимущество перед кнопкой Осевая линия по двум точкам состоит в том, что она распознает тип указанного пользователем объекта, в зависимости от чего предлагает оптимальный способ построения осевой. Например, при указании окружности команда без каких-либо дополнительных настроек создаст оси симметрии этой окружности. При последовательном указании двух параллельных отрезков осевая линия будет размещена посередине между ними и т. д.

Обозначение центра – предназначена для обозначения центра окружностей, дуг, эллипсов, прямоугольников и пр. По умолчанию обозначение центра формируется в виде двух пересекающихся осей. Можно также указывать центр одной осью или точкой.

Волнистая линия – позволяет автоматически создать волнистую линию обрыва по двум указанным крайним точкам.

Линия с изломами – составляет одну группу с предыдущей кнопкой и позволяет строить на чертеже линию обрыва с изломами.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Принятые обозначения

Принятые обозначения Системные вызовы, библиотечные функции, команды shell выделены в тексте курсивом, например open(2), cat(1) или printf(3S). В скобках указывается раздел электронного справочника man(1) (описание справочника приведено в приложении А).Структуры данных, переменные и

ND Grad (Без обозначения градиента)

ND Grad (Без обозначения градиента) Затеняет только определенную часть изображения, не затрагивая при этом цветовой баланс. Фильтр ND Grad (Без обозначения градиента) можно использовать в тех случаях, когда, например, требуется подчеркнуть отличие между землей и небом

Размеры и обозначения

Размеры и обозначения Ни один чертеж не может считаться полноценным, если в нем нет размеров и различных обозначений (знаков шероховатостей, баз, отклонений, линий выносок и пр.), предусмотренных стандартами. Система КОМПАС-График содержит большой набор средств для

Статистическая информация о чертеже

Статистическая информация о чертеже Команда STATUS сообщает статистические сведения о чертеже – дате и времени создания чертежа, а также о режимах и границах. Вызывается из падающего меню Tools ? Inquiry ? Status.Команда STATUS выводит на экран число объектов в текущем чертеже:

Глава 5 Обозначения

Глава 5 Обозначения Составление диаграмм - это еще не анализ и не проектирование. Диаграммы позволяют описать поведение системы (для анализа) или показать детали архитектуры (для проектирования). Если вы понаблюдаете за работой инженера (программиста, технолога, химика,

Обозначения

Статистическая информация о чертеже

Обозначения

Обозначения Для того чтобы текст книги был более понятен, мы будем использовать некоторые соглашения.Прежде всего, код программ и текст XML-документов будет выделяться моноширинным шрифтом Courier. Листингам многих примеров будут предшествовать заголовки видаЛистинг 2.1.

Обозначения

Обозначения Ниже перечислены обозначения, используемые в данной книге.? attributeОбязательный атрибут.? attributeНеобязательный атрибут.? attribute="строка"Атрибут со строковым параметром.? attribute=""Атрибут со строковым параметром, значение которого является шаблоном

Обозначения

Обозначения Прототип функции имеет следующий синтаксис:тип1 функция(тип2, тип3, тип4?)Здесь тип1 — тип возвращаемого значения, тип2, тип3, тип4 — типы передаваемых параметров.При этом символ "?" обозначает аргумент, который может быть опущен, а символ * служит для обозначения

Условные обозначения

Условные обозначения Для лучшего понимания материала в книге принято несколько условных обозначений. Любое слово, выделенное моноширинным шрифтом, является командой, функцией или другим элементом синтаксиса ActionScript. Все эти элементы можно найти в документации по Flash.

3.1.2 Обозначения и указания

4.4. Расположение видов на чертеже и создание трехмерных моделей деталей

4.4. Расположение видов на чертеже и создание трехмерных моделей деталей Задание 4, пример выполнения которого показан на рис. 4.28, содержит задачи по сравнению чертежей в прямоугольных проекциях с наглядными изображениями (аксонометрическими проекциями). При выполнении

Как же использовать САПР, чтобы она в один прекрасный момент не превратилась в кульман? Возьмём в качестве примера хорошо всем знакомый КОМПАС-3D. Мне кажется, что это одна из самых подходящих систем для обучения новых и переподготовки старых специалистов, так как проста для понимания и имеет всё необходимое для проектирования.

Во-первых, стоит сказать, что нужно уходить от черчения и переходить на 3D-моделирование. Ели деталь достаточно проста, то чтобы отдать ее в работу, бывает достаточно всего одного вида на чертеже

А вот другая деталь, и в этом случае на производстве точно возникнут вопросы.

Грамотный конструктор легко справится с этой задачей при помощи справочников, потратит много времени. Нужно будет сделать три вида на чертеже и посчитать развертку. Именно поэтому нужно учиться проектировать в 3D.

Оптимизация эскиза

Все 3D-построения основываются на эскизах. Вот с их упрощения и начнем, чтобы за одну операцию, скажем, выдавливания, у нас получилось как можно большее количество элементов детали. Такой прием значительно снижает объем памяти, занимаемый деталью, да и вообще, это полезная привычка. Но только если вы уверены, что получаемый результат конечен. Если нет, то нужно создавать модель поэтапно и разными операциями, чтобы было проще вносить изменения.

создание двух окружностей, которые обрисовывают основные контуры детали;
нанесение штрих-пунктира окружностей, отмеряющих расстояние от центра детали до центра отверстия;
создание паза под необходимую мне бутылку.

Чтобы упростить редактирование я обычно параметризирую важные элементы эскизов: выставляю размеры командой, которую используют для проставления размеров на чертежах.

Сделав эти несложные действия, щелкаю на отверстие для бутылки и использую команду Копия по окружности.

Выбираю нужные мне параметры и центр окружности.

Делаю выдавливание и сохраняю.

Вот и всё! С этой 3D-модели детали можно быстро и легко создать чертёж с ассоциативными видами.

Думаю, нужно сделать небольшое отступление, дабы поведать о ещё одной полезной функции КОМПАС-3D под названием Отверстие. Эта функция помогает быстро создавать простые отверстия, для ручной прорисовки которых требуется много времени, отверстие с зенковкой, например. Имеется 14 вариантов, ниже вы видите один из них.

Использование массивов

Их хорошо использовать при отрисовке крепежных отверстий. Если у нас есть несколько отверстий определённой глубины, то прорисовывать каждое из них по отдельности – очень трудоёмкая задача. Дабы её упростить, рекомендую использовать массивы. Ниже вы найдёте принципы действия различных видов массивов.

1) Массив по сетке
Используется, когда есть необходимость расположить элементы на каком-то определенном расстоянии друг от друга. Вот деталь, удерживающая корпус вала для передачи вращения на закаточную головку.

Выбираем функцию Массив по сетке, потом само отверстие и параметры расстановки. Всё

2) Массив по концентрической сетке
Применяется для расстановки элементов на определенном расстоянии от центра элемента круглой формы. Берем ту же деталь. Активировав команду Массив по концентрической сетке, выбираем необходимые нам элементы и объект круглой формы, вокруг которого будем создавать массив. Вообще, можно выбрать любой объект, имеющий ось.

3) Массив по кривой
Поскольку в нашей машине нет деталей, для построения которых нужен такой вид массива, создадим в качестве примера некую произвольную деталь. Этот массив помогает расположить определенное количество элементов вдоль кривой. Думаю, стоит отметить, что в этом и последующем примере отверстия выполнялись через команду Отверстие.

Выбираем Массив по кривой, затем нужные нам элементы, потом выбираем определенную кривую и необходимые параметры. Вот и всё.

4) Массив по точкам
Используется для расположения объектов в хаотичном порядке, привязывая их точкам.
Создаётся этот массив по тому же принципу, как и прочие: выбираем Массив по точкам, потом один или несколько элементов и точки, к которым они будут привязаны.

5) Зеркальный массив
Этот массив используют, когда нужно создать зеркальную копию объекта или какого-то элемента относительно плоской поверхности. Он удобен для создания симметричных деталей, поскольку нужно сделать лишь одну половину детали. К сожалению, данный массив не работает в сборках. Например, деталь, служащая креплением для электродвигателя, который передаёт усилие на всю машину при помощи ременной передачи.

Размеры в 3D-моделях

Случается, что весьма проблематично определить, как именно привязать размер к детали так, чтобы рабочий понял, что надо сделать. Чтобы решить эту проблему, можно проставить все размеры на самой модели. Размеры на изображении выигрышно смотрятся и при представлении заказчику презентации разработки изделия. Создавая чертеж по 3D-модели с нанесёнными на неё размерами, на его редактирование вы израсходуете гораздо меньшее времени. Однако лучше расставлять на моделях лишь линейные размеры, радиусы и диаметры. Углы и базы на чертеж переносятся некрасиво. Все необходимые инструменты находятся во вкладке оформления. Чтобы указать расстояние между отверстиями, необходимо в эскизе поставить точки по центрам отверстий для будущей привязки к ним размера.

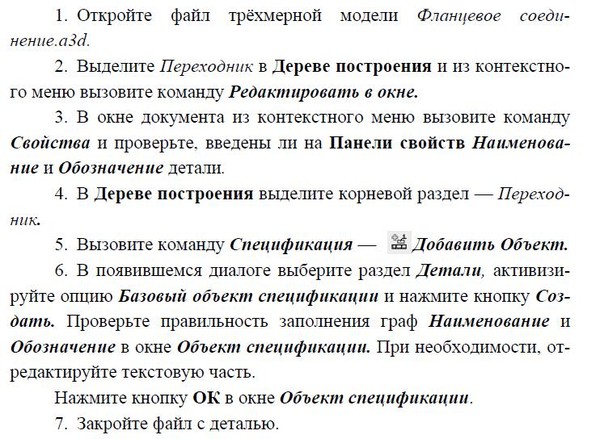

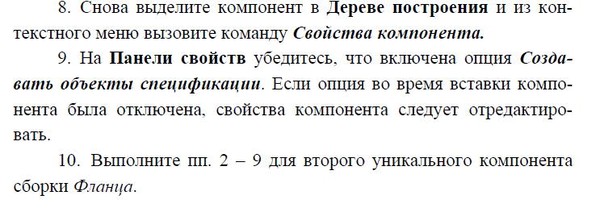

Автоматическое создание спецификации

Создать её совсем не сложно, по своей сути, спецификация – это просто текстовый документ. Однако он прост, пока детали исчисляются единицами. А если их сотни? В представленной вам сборке их около ста, без крепежа. Набирать всё вручную непосильно. Автоматическая спецификация – отличный выход, требующий лишь нескольких кликов.

Использование конфигураций

Очень часто нужно создавать сборки, имеющие лишь незначительные отличия: наличие или отсутствие каких-то деталей либо их модификаций. Делать каждый раз новую сборку весьма трудоёмко. Если деталь меняется несущественно, можно добавить на чертеж таблицу с параметрами деталей, чтобы облегчить производство, сэкономить бумагу и время на оформление новых чертежей.

Выражаем благодарность за предоставленный материал автору, Евгению Войкову.

Делаю чертёж по сборке, чертежи по каждой из деталей

Опция "Расставить позиции" затемнена, в чём ошибка?

Создай в ручном, уже давно бы сделал (теряешь только время) . Или - (КОМПАС-3D V10. Максимально полное руководство. В 2-х томах. Т. 1.- Т. 2pdf Кудрявцев Е. М. - тебе в помощь) , во втором томе твоя тема.

Линия-выноска популярное обозначение, которое позволяет построить сплошную линию от любой точки, чтобы разместить на полке данной линии надпись.

Пошаговая инструкция построения линии-выноски в КОМПАС

Кликнуть по точке с которой должна начинаться стрелка, засечка или точка и вторым кликом указать точку начала полки

Алгоритм построения линии выноски с несколькими ответвлениями, смена стрелки и др. частные случаи

Часто при построении линии-выноски требуется создать несколько ответвлений или сменить стрелку, которая формируется по умолчанию, на засечку или точку. Рассмотрим данные частные случаи более подробно.

Построение нескольких ответвлений

Для формирования ответвления кликнуть левой кнопкой мыши на треугольник, расположенный в начале полки . Начинает формироваться ответвление, для его создания достаточно указать только точку на которую указывает линия выноска. 3-ю и последующие ответвления создают аналогично.

Удаление лишнего ответвления

Иногда лишнюю линию-выноску требуется удалить. Для этого необходимо кликнуть левой кнопкой мыши по точке на которую указывает линия-выноска (точка обозначается синим квадратом ) и нажать клавишу Delete.

Смена стрелки на точку или засечку

Если необходимо сменить стрелку линии-выноски на засечку или точку, то сделать это можно либо через Панель параметров, либо кликнув правой кнопкой мыши по точке на которую указывает линия-выноска (точка обозначается синим квадратом ) и выбрать нужный вариант.

Поворот полки

Чтобы повернуть полку линии-выноски необходимо воспользоваться узелком, размещенным на конце полке (удерживать его левой кнопкой мыши и перемещать в нужном направлении) или сменить направление полки на Панели параметров
