1.1. Понятие о стандартах ЕСКД. Если бы каждый инженер или чертежник выполнял и оформлял чертежи по-своему, не соблюдая единых правил, то такие чертежи были бы не понятны другим. Чтобы избежать этого, в СССР приняты и действуют государственные стандарты Единой системы конструкторской документации (ЕСКД).

Стандарты ЕСКД — это нормативные документы, которые устанавливают единые правила выполнения и оформления конструкторских документов во всех отраслях промышленности. К конструкторским документам относят чертежи деталей, сборочные чертежи, схемы, некоторые текстовые документы и пр.

Стандарты установлены не только на конструкторские документы, но и на отдельные виды продукции, выпускаемой нашими предприятиями. Государственные стандарты (ГОСТ) обязательны для всех предприятий и отдельных лиц.

Каждому стандарту присваивается свой номер с одновременным указанием года его регистрации.

Стандарты время от времени пересматривают. Изменения стандартов связаны с развитием промышленности и совершенствованием инженерной графики.

1.2. Форматы. Основная надпись чертежа. Чертежи и другие конструкторские документы промышленности и строительства выполняют на листах определенных размеров.

Для экономного расходования бумаги, удобства хранения чертежей и пользования ими стандарт устанавливает определенные форматы листов, которые обводят тонкой линией. В школе вы будете пользоваться форматом, размеры сторон которого 297X210 мм. Его обозначают А4.

Каждый чертеж должен иметь рамку, которая ограничивает его поле (рис. 18). Линии рамки — сплошные толстые основные. Их проводят сверху, справа и снизу на расстоянии 5 мм от внешней рамки, выполняемой сплошной тонкой линией, по которой обрезают листы. С левой стороны — на расстоянии 20 мм от нее. Эту полоску оставляют для подшивки чертежей.

Рис. 18. Оформление листа формата А4

На чертежах в правом нижнем углу располагают основную надпись (см. рис. 18). Форму, размеры и содержание ее устанавливает стандарт. На учебных школьных чертежах вы будете выполнять основную надпись в виде прямоугольника со сторонами 22X145 мм (рис. 19, а). Образец заполненной основной надписи показан на рисунке 19, б.

Рис. 19. Основная надпись учебного чертежа

Производственные чертежи, выполняемые на листах формата А4, располагают только вертикально, а основную надпись на них — только вдоль короткой стороны. На чертежах других форматов основную надпись можно располагать и вдоль длинной, и вдоль короткой стороны.

В виде исключения на учебных чертежах формата А4 основную надпись разрешено располагать как вдоль длинной, так и вдоль короткой стороны листа.

Прежде чем начинать выполнение чертежа, лист прикладывают к чертежной доске. Для этого прикрепляют его одной кнопкой, например, в левом верхнем углу. Затем на доску кладут рейсшину и располагают верхний край листа параллельно ее кромке, как показано на рисунке 20. Прижав лист бумаги к доске, прикрепляют его кнопками сначала в правом нижнем углу, а затем в остальных углах.

Рис. 20. Подготовка листа к работе

Рамку и графы основной надписи выполняют сплошной толстой линией.

Какие размеры имеет лист формата А4? На каком расстоянии от внешней рамки надо проводить линии рамки чертежа? Где помещают основную надпись на чертеже? Назовите ее размеры. Рассмотрите рисунок 19 и перечислите, какие сведения в ней указывают.

1.3. Линии. При выполнении чертежей применяют линии различной толщины и начертания. Каждая из них имеет свое назначение.

Рис. 21. Линии чертежа

На рисунке 21 дано изображение детали, называемой валиком. Как видите, чертеж детали содержит разные линии. Для того чтобы изображение было всем понятно, государственный стандарт устанавливает начертание линий и указывает их основное назначение для всех чертежей промышленности и строительства. На уроках технического и обслуживающего труда вы уже применяли различные линии. Вспомним их.

Сплошная толстая основная линия. Такую линию применяют для изображения видимых контуров предметов, рамки и граф основной надписи чертежа. Ее толщину (s) выбирают в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображений, от формата чертежа.
Штриховая линия. Она применяется для изображения невидимых контуров предмета. На чертеже, приведенном на рисунке 21, а, штриховой линией показано неглубокое, невидимое на изображении отверстие, имеющее форму цилиндра.

Штриховая линия состоит из отдельных штрихов (черточек) приблизительно одинаковой длины. Длину каждого штриха выбирают от 2 до 8 мм в зависимости от величины изображения. Расстояние между штрихами в линии должно быть от 1 до 2 мм, но приблизительно одинаковое на всем чертеже. Толщина штриховой линии берется от s/3 до s/2.

Штрихпунктирную тонкую линию используют и для указания осей вращения (как на рис. 21), центра дуг окружностей (центровые линии, рис. 22). При этом положение центра должно определяться пересечением штрихов, как на рисунке 22, а, а не точкой, как на рисунке 22, б.

Рис. 22. Проведение центровых линий: а —правильно; б - неправильно, концы осевых центровых линий должны выступать за контуры изображения предмета, но не более чем на 5 мм.

Она используется для проведения выносных и размерных линий (чертеж, приведенный на рисунке 21, содержит не все необходимые размеры).

Рассмотрите рисунок 8 (в начале учебника). Такими линиями показаны места, по которым надо согнуть материал для приведенного на рисунке изделия.

В заключение следует отметить, что толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже.

Сведения о линиях чертежа даны на первом форзаце.

Каково назначение сплошной толстой основной линии?
Какая линия называется штриховой? Где она используется? Какова толщина этой линии?
Где используется на чертеже штрихпунктирная тонкая линия? Какова ее толщина?
В каких случаях на чертеже используют сплошную тонкую линию? Какой толщины она должна быть?
Какой линией показывают на развертке линию сгиба?

На рисунке 23 вы видите изображение детали. На нем цифрами 1,2 и т. д. отмечены различные линии. Составьте в рабочей тетради таблицу по данному образцу и заполните ее.

Рис. 23. Задание для упражнений

ПРИМЕР № 1
Линии чертежа

Приготовьте лист чертежной бумаги формата А4. Вычертите рамку и графы основной надписи по размерам, указанным на рисунке 19. Проведите различные линии, как показано на рисунке 24. Можно выбрать и другое расположение групп линий на листе.

Рис. 24. пример № 1

Основную надпись можно расположить как вдоль короткой, так и вдоль длинной стороны листа.

1.4. Шрифты чертежные. Размеры букв и цифр чертежного шрифта. Все надписи на чертежах должны быть выполнены чертежным шрифтом (рис. 25). Начертание букв и цифр чертежного шрифта устанавливается стандартом. Стандарт определяет высоту и ширину букв и цифр, толщину линий обводки, расстояние между буквами, словами и строчками.

Рис. 25. Надписи на чертежах

Пример построения одной из букв во вспомогательной сетке показан на рисунке 26.

Рис. 26. Пример построения буквы

Шрифт может быть как с наклоном (около 75°), так и без наклона.

Стандарт устанавливает следующие размеры шрифта: 1,8 (не рекомендуется, но допускается); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. За размер (h) шрифта принимается величина, определяемая высотой прописных (заглавных) букв в миллиметрах. Высота буквы измеряется перпендикулярно к основанию строки. Нижние элементы букв Д, Ц, Щ и верхний элемент буквы Й выполняют за счет промежутков между строками.

Толщину (d) линии шрифта определяют в зависимости от высоты шрифта. Она равна 0,1h;. Ширину (g) буквы выбирают равной 0,6h или 6d. Ширина букв А, Д, Ж, М, Ф, X, Ц, Щ, Ш, Ъ, Ы, Ю больше этой величины на 1 или 2d (включая нижние и верхние элементы), а ширина букв Г, 3, С меньше на d.

Высота строчных букв примерно соответствует высоте следующего меньшего размера шрифта. Так, высота строчных букв размера 10 равна 7, размера 7 равна 5 и т. д. Верхние и нижние элементы строчных букв выполняются за счет расстояний между строками и выходят за строку на 3d. Ширина большинства строчных букв равна 5d. Ширина букв а, м, ц, ъ равна 6d, букв ж, т, ф, ш, щ, ы, ю - 7d, а букв з, с — 4d.

Расстояние между буквами и цифрами в словах принимают равным 0,2h или 2d, между словами и числами —0,6h или 6d. Расстояние между нижними линейками строк берут равным 1,7h или 17d.

Стандарт устанавливает и другой тип шрифта — тип А, более узкий, чем только что рассмотренный.

Высота букв и цифр на чертежах, выполненных в карандаше, должна быть не менее 3,5 мм.

Начертание латинского алфавита по ГОСТу показано на рисунке 27.

Рис. 27. Латинский шрифт

Как писать чертежным шрифтом. Оформлять чертежи надписями надо аккуратно. Нечетко сделанные надписи или небрежно нанесенные цифры разных чисел могут быть неправильно поняты при чтении чертежа.

Чтобы научиться красиво писать чертежным шрифтом, вначале для каждой буквы чертят сетку (рис. 28). После овладения навыками написания букв и цифр можно проводить только верхнюю и нижнюю линии строки.

Рис. 28. Примеры выполнения надписей чертежным шрифтом

Контуры букв намечают тонкими линиями. Убедившись, что буквы написаны правильно, обводят их мягким карандашом.

Для букв Г, Д, И, Я, Л, М, П, Т, X, Ц, Ш, Щ можно провести только две вспомогательные линии на расстоянии, равном их высоте А.

Для букв Б, В, Е, Н. Р, У, Ч, Ъ, Ы, Ь. Я между двумя горизонтальными линиями следует добавить посредине еще одну, но которой выполняют средние их элементы. А для букв 3, О, Ф, Ю проводят четыре линии, где средние линии указывают границы скруглений.

Для быстрого выполнения надписей чертежным шрифтом иногда пользуются различными трафаретами. Основную надпись вы будете заполнять шрифтом 3,5, название чертежа — шрифтом 7 или 5.

1.5. Как наносят размеры. Для определения величины изображенного изделия или какой-либо его части но чертежу на нем наносят размеры. Размеры разделяют на линейные и угловые. Линейные размеры характеризуют длину, ширину, толщину, высоту, диаметр или радиус измеряемой части изделия. Угловой размер характеризует величину угла.

Линейные размеры на чертежах указывают в миллиметрах, но обозначение единицы измерения не наносят. Угловые размеры указывают в градусах, минутах и секундах с обозначением единицы измерения.

Общее количество размеров на чертеже должно быть наименьшим, но достаточным для изготовления и контроля изделия.

Правила нанесения размеров установлены стандартом. Некоторые из них вы уже знаете. Напомним их.

1. Размеры на чертежах указывают размерными числами и размерными линиями. Для этого сначала проводят выносные линии перпендикулярно отрезку, размер которого указывают (рис. 29, а). Затем на расстоянии не менее 10 мм от контура детали проводят параллельную ему размерную линию. Размерная линия ограничивается с двух сторон стрелками. Какой должна быть стрелка, показано на рисунке 29, б. Выносные линии выходят за концы стрелок размерной линии на 1. 5 мм. Выносные и размерные линии проводят сплошной тонкой линией. Над размерной линией, ближе к ее середине, наносят размерное число.

Рис. 29. Нанесение линейных размеров

2. Если на чертеже несколько размерных линий, параллельных друг другу, то ближе к изображению наносят меньший размер. Так, на рисунке 29, в сначала нанесен размер 5, а затем 26, чтобы выносные и размерные линии на чертеже не пересекались. Расстояние между параллельными размерными линиями должно быть не менее 7 мм.

3. Для обозначения диаметра перед размерным числом наносят специальный знак — кружок, перечеркнутый линией (рис. 30). Если размерное число внутри окружности не помещается, его выносят за пределы окружности, как показано на рисунке 30, в и г. Аналогично поступают при нанесении размера прямолинейного отрезка (см. рис. 29, в).

Рис. 30. Нанесение размера окружностей

4. Для обозначения радиуса перед размерным числом пишут прописную латинскую букву R (рис. 31, а). Размерную линию для указания радиуса проводят, как правило, из центра дуги и оканчивают стрелкой с одной стороны, упирающейся в точку дуги окружности.

Рис. 31. Нанесение размеров дуг и угла

5. При указании размера угла размерную линию проводят в виде дуги окружности с центром в вершине угла (рис. 31, б).

6. Перед размерным числом, указывающим сторону квадратного элемента, наносят знак "квадрата" (рис. 32). При этом высота знака равна высоте цифр.

Рис. 32. Нанесение размера квадрата

7. Если размерная линия расположена вертикально или наклонно, то размерные числа располагают, как показано на рисунках 29, в; 30; 31.

9. При изображении плоских деталей в одной проекции толщина детали указывается, как показано на рисунке 29, в. Обратите внимание, что перед размерным числом, указывающим толщину детали, стоит латинская строчная буква 5.

10. Допускается подобным образом указывать и длину детали (рис. 33), но перед размерным числом в этом случае пишут латинскую букву l.

Рис. 33. Нанесение размера длины детали

В каких единицах выражают линейные размеры на машиностроительных чертежах?
Какой толщины должны быть выносные и размерные линии?
Какое расстояние оставляют между контуром изображения и размерными линиями? между размерными линиями?
Как наносят размерные числа на наклонных размерных линиях?
Какие знаки и буквы наносят перед размерным числом при указании величины диаметров и радиусов?

Рис. 34. Задание для упражнений

Перечертите в рабочую тетрадь, сохраняя пропорции, изображение детали, данное на рисунке 34, увеличив его в 2 раза. Нанесите необходимые размеры, укажите толщину детали (она равна 4 мм).
Начертите в рабочей тетради окружности, диаметры которых равны 40, 30, 20 и 10 мм. Нанесите их размеры. Начертите дуги окружности с радиусами 40, 30, 20 и 10 мм и нанесите размеры.

1.6. Масштабы. В практике приходится выполнять изображения очень крупных деталей, например деталей самолета, корабля, автомашины, и очень мелких — деталей часового механизма, некоторых приборов и др. Изображения крупных деталей могут не поместиться на листах стандартного формата. Мелкие детали, которые еле заметны невооруженным глазом, невозможно вычертить в натуральную величину имеющимися чертежными инструментами. Поэтому при вычерчивании больших деталей их изображение уменьшают, а малых увеличивают по сравнению с действительными размерами.

Масштаб — это отношение линейных размеров изображения предмета к действительным. Масштабы изображений и их обозначение на чертежах устанавливает стандарт.

Масштаб уменьшения—1:2; 1:2,5; 1:4; 1:5; 1:10 и др.
Натуральная величина—1:1.
Масштаб увеличения—2:1; 2,5:1; 4:1; 5:1; 10:1 и др.

Наиболее желателен масштаб 1:1. В этом случае при выполнении изображения не нужно пересчитывать размеры.

Масштабы записывают так: M1:1; M1:2; M5:1 и т. д. Если масштаб указывают на чертеже в специально предназначенной для этого графе основной надписи, то перед обозначением масштаба букву М не пишут.

Следует помнить, что, в каком бы масштабе ни выполнялось изображение, размеры на чертеже наносят действительные, т. е. те, которые должна иметь деталь в натуре (рис. 35).

Угловые размеры при уменьшении или увеличении изображения не изменяются.

Для чего служит масштаб?
Что называется масштабом?
Какие вам известны масштабы увеличения, установленные стандартом? Какие вам известны масштабы уменьшения?
Что означают записи: М1:5; М1:1; М10:1?

Рис. 35. Чертеж прокладки, выполненный в различных масштабах

Работу выполните на листе формата А4. Масштаб изображения 2:1.

Указания к работе. На рисунке 36 дана лишь половина изображения детали. Вам нужно представить, как будет выглядеть деталь полностью, помня о симметрии, выполнить эскизно ее изображение на отдельном листе. Затем следует перейти к выполнению чертежа.

На листе формата А4 чертят рамку и выделяют место для основной надписи (22Х145 мм). Определяют центр рабочего поля чертежа и от него ведут построение изображения.

Вначале проводят оси симметрии, строят тонкими линиями прямоугольник, соответствующий общей форме детали. После этого размечают изображения прямоугольных элементов детали.

Рис. 36. пример № 2

Определив положение центров окружности и полуокружности, проводят их. Наносят размеры элементов и габаритные, т. е. наибольшие по длине и высоте, размеры детали, указывают ее толщину.

Обводят чертеж линиями, установленными стандартом: сначала — окружности, затем — горизонтальные и вертикальные прямые. Заполняют основную надпись и проверяют чертеж.

Все инструменты NX сгруппированы в приложениях (модулях), где можно выполнять различные действия, такие как создание геометрии детали или сборки, чертежа, расчет модели и т.д.

Базовый модуль NX открывается при первом запуске системы. Этот модуль является основным в системе. В нем не осуществляются никакие геометрические построения или операции над моделями. Его главная функция — обеспечение связи между всеми модулями NX, а также просмотр существующих моделей. Здесь можно производить следующие действия: создать новый файл, открыть существующий файл или запустить одно из приложений NX. Базовый модуль позволяет просматривать и анализировать существующие детали (а также выполнять динамические сечения, проводить измерения и т.д.).

Моделирование — этот модуль предназначен для создания трехмерной модели детали. Обладает широким набором инструментальных средств, при помощи которых можно построить геометрию любой сложности. Модуль содержит такие основные функции, как создание базовых и ассоциативных кривых, построение эскизов и твердотельных примитивов. В модуле имеются базовые операции над твердыми телами, такие как построение тел вращения, вытягивания заметаемых тел, булевы операции, работа с листовым металлом, моделирование поверхностей и ряд других. Окно модуля представлено на рис. 7.18.

Сборки — этот модуль предназначен для конструирования сборочных единиц (узлов), моделирования отдельных деталей в контексте сборки (рис. 7.19).

Технические условия — набор инструментальных средств создания надписей, которые можно использовать для описания изделий в трехмерных средах. Это позволяет задавать технологическую информацию па модели, которая затем может быть обработана различным инструментарием, например, провести анализ допусков и размерных цепочек, использовать информацию при разработке программ для ЧПУ и т.д. Также при создании чертежей данная информация может наследоваться с модели па чертежные виды.

Все это дает возможность документировать модель па ранних стадиях разработки и вовлекать в процесс разработки других участников — технологов и расчетчиков, не дожидаясь, пока будет полностью готова модель и оформлен чертеж.

Маршрутизация NX — приложение, предназначенное для проектирования деталей с сечением (электрические сечения, такие как провод, кабель, экран, или механические сечения — труба, изоляция). Компоненты соединений (электрические компоненты, такие как соединители, устройства, или механические компоненты — насосы, резервуары, клапаны). В этом стандартном приложении

Листовой металл NX — приложение, обеспечивающее среду для разработки деталей из листового металла с последующей возможностью получения полной или частичной развертки детали.

Расширенная симуляция — модуль, предназначенный для проверочных расчетов деталей и сборок на динамику и прочность, устойчивость, модельного анализа, нелинейных расчетов, расчетов усталости/выносливости конструкции и тепловых нагрузок. В качестве решателя здесь используется NX Nastran, MSC Nastran, Abaqus, ANSYS, LS-Dyna.

Обработка — приложение, которое состоит из нескольких модулей. Модуль токарной обработки предназначен для черновой и чистовой обработки цилиндрических деталей, нарезания резьбы. Плоское фрезерование применяется к деталям с вертикальными стенками и плоскими островами. В нем также представлены набор средств получения траекторий для трехосевой фрезерной обработки, электроэрозионная обработка деталей проволокой в режиме двух и четырех осей, наблюдение за инструментом во время его движения, проверка правильности удаления материала заготовки.

В NX есть еще ряд специализированных приложений. Следует отметить, что для использования того или иного приложения NX требуется лицензия.

Рис. 7.21. Иллюстрация электронной математической модели каркаса кабины

завода. Для построения электронной математической модели каркаса кабины (рис. 7.21) использовалась система трехмерного проектирования Unigraphics NX.

На стадии создания конструкции каркаса также применялся метод виртуальных прочностных испытаний с помощью пакета конечноэлементного анализа MARC. На рис. 7.22 изображен результат анализа максимальной деформации каркаса кабины при нагружении, имитирующем воздействия на кабину при опрокидывании трактора. Изменения возникающих деформаций наглядно представлены с помощью цвета элементов модели каркаса. Данные расчеты использовались для определения оптимальной конструкции силовых элементов. Дальнейшие натурные испытания кабины на прочность подтвердили правильность расчетов, и опытный образец каркаса успешно прошел испытания на стенде.

После окончательной доработки конструкции каркаса были разработаны трехмерные модели деталей интерьера и внешних облицовок кабины (рис. 7.23). С помощью средств визуализации проведена оценка дизайна кабины, проработано цветофактурное решение ее элементов.

Рис. 7.22. Иллюстрация к анализу максимальных деформаций каркаса кабины

Рис. 7.23. Иллюстрация электронной математической модели элементов экстерьера и интерьера кабины

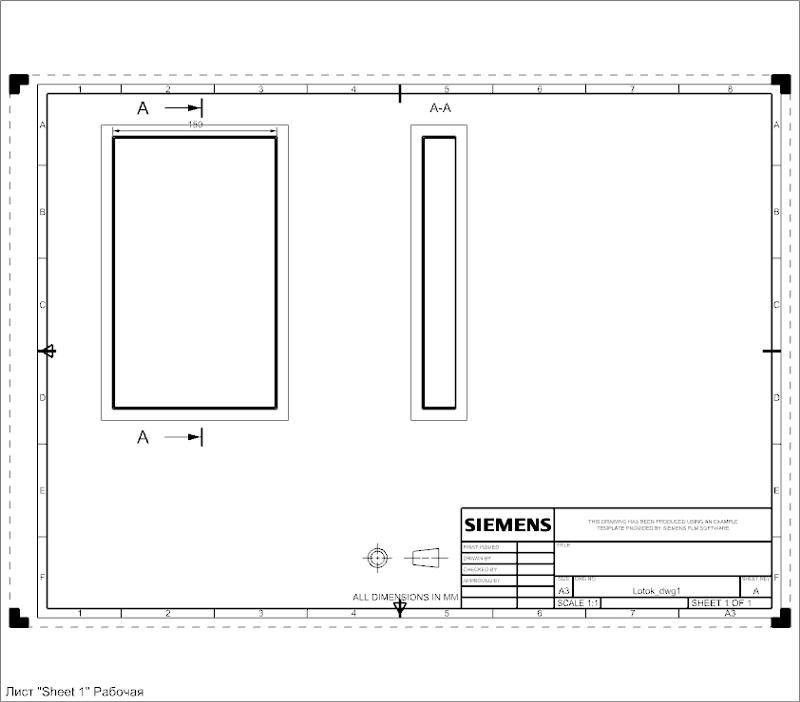

Создаю чертёж по модели, не могу скрыть прямоугольные границы вида

Настройки - Черчение - Вкладка "Вид". Убираем галочку "Отображать границы"

Мы постоянно добавляем новый функционал в основной интерфейс проекта. К сожалению, старые браузеры не в состоянии качественно работать с современными программными продуктами. Для корректной работы используйте последние версии браузеров Chrome, Mozilla Firefox, Opera, Microsoft Edge или установите браузер Atom.

Измеритель диаметра, измеритель эксцентриситета, автоматизация, ГИС, моделирование, разработка программного обеспечения и электроники, БИМ

NX – флагманская CAD/CAM/CAE-система от компании Siemens PLM Software. NX широко используется в машиностроении, особенно в отраслях выпускающих изделия с высокой плотностью компоновки и большим числом деталей (энергомашиностроение, газотурбинные двигатели, транспортное машиностроение и т.п.) и/или изготавливающих изделия со сложными формами(авиационная, автомобильная и т.п.). NX предоставляет полное программное решение для разработки управляющих программ для оборудования с ЧПУ (CAM), постпроцессирования и симуляции работы станков. Расширенные функции приложения NX CAM в каждом из его модулей могут максимально увеличить отдачу от инвестиций в новейшие технологии обработки.

Несмотря на 30-летнюю историю развития, в системе NX от компании Siemens появляется все больше инноваций. Ал Дин (Al Dean) рассматривает нововведения в версии NX11, рассказывает об оптимизации топологии, новой платформе визуализации и обсуждает будущее ядра Parasolid.

С чего начать разговор о такой системе, как NX от компании Siemens? Ее история начинается в 1970-е годы с компании Unigraphics и объединения с I-DEAS. Все последние годы идет оптимизация решения, направленная на повышение удобства пользования системой.

В NX 11 появился новый вариант уже существующего модуля визуализации Ray Traced Studio. Теперь модуль построен на
современном визуализаторе Iray компании LightWork Design Iray, создающем высококачественные изображения в соответствии с законами оптики

В версии NX 11 компания Siemens PLM Software умело добавила инновации и улучшения в весьма совершенную систему.

Новое в базовом функционале

За последние годы принципы взаимодействия пользователя с системой NX подверглись значительной переработке. В результате получился свежий, понятный и удобный интерфейс.

Хотя в рассматриваемой версии подобных изменений нет, ряд обновлений архитектуры системы заметит практически каждый пользователь. Поэтому сначала мы поговорим именно о них.

Самое существенное изменение, о котором пользователи NX скорее всего уже слышали — это замена ранее применявшегося модуля создания фотореалистичных изображений (также называемого визуализатором) на новый модуль iRay от компании LightWorks.

Инструменты визуализации и раньше отличались высоким качеством, но теперь они вышли на принципиально новый уровень. В новой версии появились самые современные средства создания фотореалистичных изображений на основе законов оптики.

Модуль iRay (или вариант iRay+) использует центральный процессор компьютера для просчета хода лучей. Чтобы получать изображения выдающегося качества, рекомендуется установить чипсет NVIDIA.

В комплекте с модулем iRay+ идет набор готовых к использованию материалов в открытом формате MDL, разработанном компанией LightWorks. Внешний вид материалов при этом задается по слоям.

Например, окраска кузова автомобиля состоит из металлической подложки, слоя обычной краски, слоя краски с отливом и верхнего слоя прозрачного лака. Такой подход позволяется создавать реалистичные материалы, а не их неточные и некачественные модели.

В стандартную поставку входит и набор фоновых изображений с расширенным динамическим диапазоном (HDR), ускоряющих и облегчающих процесс настройки освещения. В системе есть как богатая библиотека готовых HDR-изображений, так и инструменты для работы с освещением, в частности —HDRLightStudio.

Интересно, что в версии NX 11 компания Siemens предлагает и облачный сетевой визуализатор. Это бесплатное решение компании Siemens, которое, однако, требует наличия сервера NVIDIA iRay от компании NVIDIA.

Вы сможете выполнять распределенную визуализацию на нескольких сетевых компьютерах сразу. Ходят разговоры о появлении облачного сервиса визуализации, но обсуждать этот вопрос пока рано.

Последнее замечание по интерфейсу: все вышеупомянутые инструменты визуализации встроены в имеющийся модуль Ray Trace Studio и, следовательно, доступны всем пользователям (за исключением сетевого распределенного визуализатора). На разрешение создаваемых изображений не накладывается никаких ограничений. Для презентаций можно хоть круглосуточно просчитывать изображения формата 4K.

Точки и фасеты

Одно из основных новшеств в этой версии — существенно расширенная поддержка работы с облаками точек и фасетами.

Однако разработчики ядра Parasolid (также принадлежащего компании Siemens) создали решение, позволяющее использовать фасеты непосредственно.

Набор фасетов получается сканированием или иным аналогичным способом, либо загружается из других систем. В новой версии работа с фасетами принципиально изменилась, но, как мы увидим, это лишь начало.

Первое заметное новшество: компания Siemens приобрела у Bentley Systems лицензию на часть технологии PointTools. Это означает, что полученное сканированием большого объекта (например, здания или цеха) облако точек можно эффективно импортировать и отображать в NX.

Вместе с появлением в NX ряда инструментов проектирования производств и технологических линий (в прошлом году вышел модуль Line Designer) создается единая огромная система.

Получаемые сканированием данные имеют размер порядка гигабайт или даже терабайт. Система загружает файлы формата .pod из модуля PointTools, отображает их (вместе с текстурами, если они также были отсканированы), и строит геометрию объекта — даже с возможностью привязок.

Но и это еще не все нововведения компании Siemens в сфере работы со сканированными данными.

Siemens купил лицензию на технологию PointTools от компании Bentley Systems, которая обеспечивает импорт
больших объемов данных трехмерного сканирования и построение планировок заводских цехов

Концепция объединенного моделирования

Целых восемь лет назад компания Siemens вывела на первый план технологию, которая долгое время оставалась невостребованной в мире 3D систем автоматизированного проектирования.

C выходом синхронной технологии компания доказала, что прямое моделирование, которое не было совсем уж новой идеей, может сосуществовать с более традиционными и широко распространенными способами построения 3D-моделей.

Синхронная технология появилась и в NX, и в Solid Edge. С тех пор большинство других разработчиков позаимствовало ряд ее концепций и элементов, внедрив их в своих собственных продуктах.

В версии NX 11 компания Siemens представляет методику смешанного твердотельного и поверхностного моделирования на основе фасетов или полигональных описаний объектов. Эти возможности теперь стали частью геометрического ядра Parasolid

Объединенное моделирование появилось не только в NX 11. Оно доступно и лицензиатам ядра Parasolid, желающим внедрить новую методику.

Описываемая возможность появилась в продукте компании Siemens впервые. Интересно отметить, чем она отличается от простого импорта геометрии и ее последующего объединения с деталью с созданием NURBS-модели. Самое важное: импортируемая фасетная геометрия встраивается в модель и в дерево построения без необходимости ее предварительного преобразования в геометрию типа B-Rep (с граничным представлением).

NX умеет выполнять булевские операции, команды пересечения, масштабирования, зеркального отражения… (список можно продолжать). А самое главное — в NX11 на выходе получается параметрическое тело.

В NX можно создавать традиционные модели, состоящие из конструктивных элементов, затем добавлять к ним поверхностные модели и выполнять совместные операции над ними. В результате всегда будет создаваться параметрическое и разделенное на элементы тело.

Но есть и ограничения, поэтому весь процесс моделирования необходимо продумать заранее.

В текущей версии есть ряд ограничений в отношении того, какие именно элементы можно создавать. Я полагаю, что пользователи, желающие воспользоваться преимуществами нового подхода, будут создавать несколько тел в детали, объединяя их только в самый последний момент.

Следует отметить, что в текущей версии ассоциативность также ограничена. Хотя можно заменить исходную фасетную геометрию, процесс импорта новой геометрии в формате STL и ее размещения в дереве построения довольно сложен, хотя и выполним.

Оптимизация топологии

Среди различных технологий конструкторско-технологической подготовки производства оптимизация топологии привлекает все большее внимание. За последнее время в этой области сделано больше, чем за предыдущие 20 лет.

В основном это связано с ростом интереса к аддитивному производству, хотя данную область применения оптимизации топологии нельзя назвать основной.

Огромное преимущество дает возможность выявления структуры модели, обеспечивающей наилучшие технические характеристики будущего изделия. Исторически сложилось так, что оптимизация топологии выполнялась отдельно от основной CAD-системы (например, в решении SolidThinking Inspire). Сегодня подход к данному вопросу меняется.

Интересно отметить, что компания Siemens начала встраивать подобные инструменты в NX, используя технологии нью-йоркской компании-стартапа Frustum.

В новом модуле NX Topology Optimisation реализован ожидаемый порядок действий. Пользователь задает пространство поиска проектных решений. При этом указывается, какие конструктивные элементы следует сохранить, какие участки геометрии подлежат оптимизации (на следующем рисунке они отмечены прозрачным розовым цветом), а какие нельзя трогать вообще (помечены желтым на том же рисунке). Затем вводятся граничные условия: нагрузки, ограничения, свойства материалов и пр.

Компания Siemens приобрела лицензию на средства оптимизации топологии у компании Frudtrum и встроила их непосредственно в NX

Наконец, задаются параметры процесса оптимизации, например, целевая масса изделия (поэтому требуется указать свойства материала, а не просто требуемое снижение массы в процентах).

Предусмотрено указание симметричных элементов (на предыдущем рисунке такой элемент есть), а также скорости и шага процесса оптимизации. В результате мы получаем именно то, что должен делать современный модуль оптимизации топологии: деталь наилучшей формы, идеально решающую поставленную конструктором задачу.

Интересно, что уже появляется второе поколение подобных инструментов.

Решения компании Frustum создают очень чистые поверхности. Такие системы, как SolidThinking, решают задачу иными способами, но конечные результаты оказываются весьма схожими, о чем можно прочитать дальше на страницах журнала.

Вместе с новыми инструментами объединенного моделирования вы получаете замечательную рабочую среду для конструкторско-технологической подготовки производства деталей и узлов, изготавливаемых аддитивными методами и отличающихся исключительно малой массой.

Однако эти же инструменты обладают огромным потенциалом и в подготовке традиционного производства, хотя создание модели детали, получаемой литьем или механической обработкой, на основе сетки — немного более сложный процесс.

Построение разверток

В последних версиях NX появился ряд инструментов, ориентированных на конкретные отрасли, и в первую очередь — на авиационно-космическую промышленность.

В версии NX 10 особое внимание уделялось проектированию лонжеронов и нервюр крыла. Данная тенденция продолжена и в NX 11. В частности, появились средства проектирования соединений лонжеронов с нервюрами и построения фланцевых вырезов в нервюрах.

Кроме того, в этой версии введены инструменты построения разверток поверхностей двойной кривизны, причем они не зависят от технологии изготовления и применяемого материала (ткань, пластик, металл).

Уже несколько лет NX позволяла строить развертки одной или нескольких сложных поверхностей, получая тем самым модель заготовки. Но это был сложный процесс, выполняемый в САЕ-модуле, поэтому разработчики в Siemens решили создать аналогичный инструмент в среде конструирования.

Новые инструменты построения разверток работают по-другому — без привлечения CAE-подхода и метода конечных элементов. В них применен не зависящий от свойств материала алгоритм расчета минимальных деформаций. Он дает практически такие же результаты, но работает в несколько раз быстрее. На подготовку расчета уходят секунды, а не часы.

Достаточно выбрать одну или несколько разворачиваемых поверхностей, указать точку в пространстве, через которую будет проходить развертка, выбрать основное направление разворачивания —и все готово!

Предусмотрены и инструменты анализа, в частности — построения диаграм кривизны поверхности, показывающих потенциальные точки защемления и места надрывов.

Появились новые средства проецирования 3D-эскиза на поверхность (для создания выреза), причем геометрия выреза будет соответствовать форме поверхности (а не проекции на плоскость). Это очень удобно, например, при построении иллюминаторов и других отверстий в фюзеляже.

Нужно упомянуть и об определенных изменениях в комплектации различных вариантов системы. Теперь все средства работы с листовыми телами для авиационно-космической промышленности перенесены в модуль расширенного проектирования листовых тел. Все они собраны в одном месте, и их не придется покупать по отдельности.

В NX 11 появились новые быстрые средства построения разверток сложных поверхностей, не использующие CAE-подход

Поверхности переменного смещения

Мы редко освещаем какую-то одну новую функцию в системе автоматизированного проектирования. Но, по моему мнению, данная функция заслуживает отдельного упоминания. Она показывает, насколько совершенными стали современные интеллектуальные системы, и сколь большое влияние пользователи оказывают на направление их дальнейшего развития.

Предположим, что у нас имеется набор поверхностей — скажем, описывающих наружную сторону двери автомобиля. Теперь представьте внутреннюю часть двери, привариваемую к наружной.

Эта внутренняя часть сильно отличается по конструкции. На ней имеются усиливающие элементы, необходимые для снижения массы, а также множество других элементов, обеспечивающих доступ внутрь двери, установку различного оборудования и панелей облицовки.

Рассмотрим следующий рисунок.

На нем показано, как на базе одной поверхности создается новая поверхность, не только отстоящая от нее на равное расстояние, но и содержащая все необходимые усиливающие элементы.

Вы полностью управляете процессом, задавая величины смещений и выбирая способ построения перехода для каждого смещения, причем вся операция выполняется на основе одного эскиза и одного конструктивного элемента.

Конструкторско-технологическая информация и 3D-элементы на чертежах

Последнее нововведение в NX 11, которое мы рассмотрим, относится не к моделированию или созданию чертежей по отдельности, а к комбинации этих двух процессов.

Проставляемая на чертежах конструкторско-технологическая информация (PMI) или 3D-элементы оформления активно обсуждаются уже несколько лет.

В ряде отраслей эти элементы не получили широкого распространения, а в ряде других были успешно внедрены.

Одна из трудностей состоит в том, что во многих случаях элементы PMI проставляются непосредственно на модели, а затем переносятся в 3D-чертеж. Обратная последовательность действий применяется крайне редко. Это разумно, если проектирование выполняется с нуля. Но если имеются накопленные за годы и десятилетия материалы, то процесс переноса крайне важных размерных и геометрических допусков со старого чертежа на 3D-модель оказывается длительным и очень трудоемким.

Для решения данной проблемы в NX 11 можно создать модель изделия, ассоциированную с чертежами и основными размерными и геометрическими допусками. Затем сложные алгоритмы переносят информацию с чертежа обратно на 3D-модель.

Возможности новых средств проектирования авиационно-космических конструкций расширились, а их распределение по модулям системы упростилось

Заключение

Мне всегда сложно писать об NX.

В мире 3D-проектирования система стала легендарной. Она уже более десяти лет существует в своем нынешнем виде, а ее корни уходят в 1970-е годы, во времена I-DEAS и Unigraphics.

Столь богатое прошлое проявляется и в широте возможностей системы, и в ее пользовательской базе. В NX спроектирован ряд самых сложных в мире изделий. Она способна решать задачи, к которым другие средства проектирования даже не подступаются.

Кликните для увеличения

Несмотря на уже достигнутое высокое совершенство, в каждой версии добавляются все новые инновации. В этой версии стоит отметить появление методики объединенного моделирования, встроенной в ядро Parasolid, которое принадлежит компании Siemens и развивается силами ее специалистов.

Хотя совместная работа с сетками, поверхностными и твердотельными моделями не является абсолютно новой концепцией, а в некоторых системах это было реализовано годы (если не десятилетия) назад, появление подобного функционала в такой популярной среде, как NX, ясно показывает, чего можно достичь даже на ранних этапах разработки.

Другие новшества — это средства оптимизации топологии, которые вызывают все больший интерес. Это связано с ростом применения технологий 3D-печати из металла, хотя оптимизация топологии применима и во многих других областях.

Автор: Ал Дин. Эта публикация стала возможной благодаря решающей поддержке московского офиса компании Siemens PLM Software и любезному разрешению авторитетного автора — главного редактора и со-основателя журнала DEVELOP3D, в котором опубликован оригинал статьи.

Понравилась статья? Тогда поддержите нас, поделитесь с друзьями и заглядывайте по рекламным ссылкам!

Читайте также:
