Наиболее простым способом изготовления ножа является использование пильного диска циркулярного станка в качестве основы. О том, какие для этого понадобятся инструменты и как это лучше сделать, пойдет речь в сегодняшней статье.

Варианты изготовления

Прежде чем приступать к изготовлению стоит определиться с его назначением. В зависимости от этого, в дальнейшем можно определиться с технологией изготовления. Исходя из этой характеристики, различают следующие варианты изготовления:

Нож – разновидность холодного колюще-режущего оружия. Поэтому, чтобы не иметь проблем с законом, при изготовлении стоит помнить, что длина лезвия не должна превышать 90 мм, а его толщина – 2 мм.

Как сделать своими руками

Изготовление ножа из диска циркулярной пилы не настолько сложное занятие, как кажется на первый взгляд. Для его изготовления не потребуется особых технических навыков или использование специального оборудования. При желании, все работы можно выполнить самостоятельно.

Определяемся, что будем делать

Прежде всего, нужно определиться с назначением, формой и размерами будущего изделия. От этих параметров будет зависеть размер используемого пильного диска и необходимый набор инструментов для изготовления.

Например, чтобы сделать охотничий нож, лучше всего использовать диск для резки бетона, длиной 16 дюймов. Для кухонного подойдет 12 дюймовый пильный диск по дереву.

Что понадобится для изготовления

Кроме чертежа будущего изделия, для изготовления ножа потребуется следующие материалы и инструменты:

пильный диск;
угловая шлифмашинка с набором дисков;
сверлильный станок или дрель;
сверла по дереву и металлу;
деревянный брусок;
наждачная бумага различной зернистости;
шлифовальный брусок.

Выбор диска

Практически все современные пильные диски производятся из высокоуглеродистой стали марки 9ХФМ. Изделия из такого материала практически не поддаются коррозии и имеют длительный срок эксплуатации. Поэтому выбор пильного диска для изготовления ножа сводится только к правильному размещению макета заготовки на диске.

При выборе качественного диска можно проверить его качество на слух. Диск хорошего качества звенит при постукивании по нему, глухой звук издает диск с внутренними дефектами.

Пошаговая инструкция изготовления

Перед началом проведения работ необходимо вырезать шаблон будущего ножа и очистить поверхность пильного диска от загрязнений и следов возможной коррозии. Для того чтобы сделать самодельный нож необходимо выполнить следующие действия:

После этого можно окунуть лезвие ножа на несколько минут в 5% раствор азотной кислоты для покрытия его защитной оксидной пленкой. Затем необходимо тщательно промыть лезвие проточной водой и наточить его.

Посмотрев видео можно увидеть все тонкости и нюансы изготовления самодельных ножей из пильного диска, а также узнать некоторые способы защиты лезвий от коррозии.

Нужна ли закалка такому клинку или можно обойтись без нее

Закалка лезвия выполняется в зависимости от области применения ножа. Если он будет применяться в домашних условиях для нарезки продуктов питания, то закалку производить не обязательно. В этом случае прочностных показателей металла вполне достаточно.

Если нож будет использоваться в походах для рубки деревьев и разрезания других материалов необходимо выполнить закалку лезвия. Это улучшит прочность и твердость лезвия, кроме того, оно будет лучше держать заточку.

Также рекомендуем почитать интересную статью о том, как сделать ямобур из диска циркулярки.

Примеры чертежей

На просторах интернета можно найти огромное количество различных чертежей клинков самой разнообразной формы и различного предназначения.

На схеме, представленной ниже, изображена популярная модель ножа с длинным лезвием. Он подойдет любителям активного отдыха, охоты и рыбалки.

Кроме того, из пильного диска циркулярной пилы можно изготовить кухонный нож с длинным лезвием, который как нельзя лучше подойдет для разрезания мяса и субпродуктов и станет незаменимым помощником на кухне.

Плюсы и минусы самоделки в сравнении с заводским изготовлением

Одним из основных достоинств самодельного ножа является его стоимость. Он стоит на порядок дешевле ножа заводского исполнения. Кроме того, самодельному лезвию можно придать практически любую форму. Здесь все зависит только от фантазии.

Несмотря на свои положительные качества, такой нож обладает некоторыми недостатками. Среди них можно выделить:

выбор металла. Заводские ножи изготавливаются различных марок стали, каждая из которых разработана с учетом сферы применения. В случае с пильным диском выбор стали ограничен;
закалка лезвия. Закалка лезвия – весьма сложный технологический процесс, требующий неуклонного соблюдения всех норм, повторить которые в домашних условиях весьма сложно.

Также рекомендуем почитать полезную статью про самые лучшие марки стали для ножей, в статье проведен обзор 12 самых популярных марок во всем мире, их плюсы и минусы, на которые стоит обращать внимание при выборе.

Изготовление ножа из пильного диска циркулярки является наиболее простым и дешевым способом. При наличии желания и достаточного количества свободного времени каждый сможет сделать его самостоятельно. Надеемся, что прочитав статью, вам стал понятен процесс его изготовления, и сделать его вы сможете самостоятельно.

Отрезной станок — это электроинструмент, который используется для точной резки дерева, пластика и металлов. Отрезная пила имеет фиксированное лезвие, прикрепленное к подвижному рычагу, который вращается над небольшим верстаком. Отрезные пилы используются для создания грубого начального абразивного резания в желаемом материале, таком как дерево, металл и т. Д. В принципе, режущая пила представляет собой тяжелый двигатель с электроприводом, который вращает высокоскоростной абразивный отрезной круг. Широкий спектр деталей может быть обработан с помощью этого станка для резки. Станок для отрезания пилы может выполнять прямую начальную абразивную резку в материале, чтобы либо сделать деталь лучшего обрабатываемого размера, либо создать грубый контур желаемой формы материала. Станок для резки пилы используется на начальных этапах разработки проекта из-за чернового качества, присутствующего в его работе.

Обычно отрезные станки используют композитные фрикционные лезвия для абразивной резки стали. Абразивные круги являются расходными материалами, так как они изнашиваются на протяжении всего разреза.

При изготовлении раскройного станка своими руками я использовал 7-дюймовый дисковый станок.

Как сделать :-

Сделать базу: —

Присоедините циркулярную пилу: —

Второй шаг прикрепить циркулярную пилу с опорной плитой. Я использовал 7 ”циркулярную пилу в этом станке. Я использовал 4” петлю для крепления циркулярной пилы с опорной плитой.

Блок поддержки пружины и заготовки: —

Это последний шаг изготовления станка для резки. Установите пружину с циркулярной пилой и опорной плитой. Также прикрепить опорный блок заготовки на опорную плиту для поддержки заготовки во время операции резания.

Присоедините 7 ”лезвие к циркулярной пиле. Вы можете использовать как лезвие TCT для дерева, так и лезвие для металла.

Теперь станок для резки пилы готов к использованию.

Сырьевым материалом для создания кустарного ножика может стать любой, бывший в употреблении, либо новый режущий компонент из каленой стали. В роли полуфабриката желательно применять пильные круги по металлу, по бетону, пильные круги маятниковой торцевой и ручных пил. Приличным материалом будет бывшая в употреблении бензиновая пила. Из ее цепи возможно отковать и изготовить лезвие, которое по своим свойствам и наружному облику будет ничем не хуже легендарных дамасских клинков.

Для создания ножа из диска циркулярки своими руками станет необходимым следующее оснащение и материалы:

углошлифовальная машина;
наждачный станок;
электродрель;
линейка;
молоток;
наждачка;
брусочки для затачивания;
напильники;
кернер;
эпоксидка;
проволока из меди;
фломастер;
емкость с водой.

Для создания рукояти предпочтительнее применять:

цветные сплавы (серебро, латунь, бронза, медь);
древесину (береза, ольха, дуб);
оргстекло (поликарбонат, плексиглас).

Материал для рукояти должен быть цельным, без растрескиваний, гнилости и иных изъянов.

Как определить износ?

Проверка дисковой пилы на износ – это важный вопрос, которому следует уделить особое внимание. Глубокие повреждения приводят к невозможности заточить круг

Существует три основных признака, по которым можно понять, что пилу нужно наточить или заменить:

Сильный нагрев защитного кожуха и образование дыма. Циркулярная пила обладает особым кожухом, который сигнализирует о том, что пила затупилась посредством нагрева. В особо тяжёлых ситуациях из него может появиться дым.
Иногда устройство пилы предполагает механическую подачу (если нужно собственноручно регулировать силу нажима). В такой ситуации износ можно заметить, если нажим приходится усиливать.
Если при распиливании древесины на заготовке образуется нагар и сильный неприятный запах.

Все ситуации, которые описаны выше, говорят пользователю о том, что устройство пора затачивать.

Другие методы обработки детали

Если по каким-то причинам сделать нож из у вас не получается, нет необходимого материала — замените его. Для изготовления клинка хорошо подходит автомобильная рессора, металл которой мягче, чем у пилы. Для обработки такой заготовки не придется использовать точило, зато понадобится пила по металлу для вырезания формы клинка. Поскольку металл легче поддается обработке, то края заготовки можно подогнать напильником. Работать над изготовлением ножа таким способом придется дольше, ведь каждый этап обработки включает ручную работу.

Изготовление ножа из пилы — трудоемкий процесс, но результат этого стоит. Изготовив нож из пилы своими руками, вы получите качественный и уникальный клинок.

Мы с другом решили сделать ножи из одинаковой стали и одинаковой формы, но я делаю вручную, а он — электроинструментами.

Мне было интересно, сколько времени у меня уйдет на то, чтобы сделать нож по бетону или металлу, используя лишь надфили и дрель и свои руки. Результат меня очень порадовал.

Правила работы с металлом

Для того чтобы клинок был прочным и упругим, в процессе его изготовления необходимо соблюдать правила работы с металлом. Они заключаются в следующем:

Заготовки не должны иметь видимых и скрытых повреждений. Перед тем как сделать нож, заготовки необходимо осмотреть и простучать. Цельная деталь звучит звонко, а дефектная глухо.
При проектировании формы клинка необходимо избегать углов. В таких местах сталь может сломаться. Все переходы должны быть плавными, без изломов. Срезы обуха, рукоятки и предохранителя должны быть сточены под прямым углом.
При выпиливании и затачивании нельзя перегревать сталь. Это приводит к уменьшению ее прочности. Перегретый клинок становится хрупким или мягким. Во время обработки заготовку нужно постоянно охлаждать, полностью погружая ее в ведро с холодной водой.
Делая нож из полотна пилы, нужно помнить, что это изделие уже прошло цикл закаливания. Фабричные пилы приспособлены для работы с самыми твердыми сплавами. Если не перегреть полотно в процессе вытачивания и отделки, то закаливать его не придется.

Хвостовик клинка нельзя делать слишком тонким. Именно на эту часть изделия будет приходиться самая большая нагрузка.

Поэтапное руководство по созданию резца по древесине

Создание полуфабрикатов под лезвие для резца

Элементы под лезвие резца выполняются из бывшего в употреблении циркулярного диска. Для этого диск по разметке разрезается посредством углошлифовальной машины на несколько прямоугольных полос размером приблизительно 20×80 миллиметров. Каждая полоса — это резец в будущем.

Придаем очертание основным резцам

Каждый резец требуется обработать до требуемой конфигурации. Процесс можно реализовать 2 приемами: посредством затачивания на станке и ковкой. Ковка необходима для формирования прогиба, а обтачивание – для образования единой конфигурации лезвия.

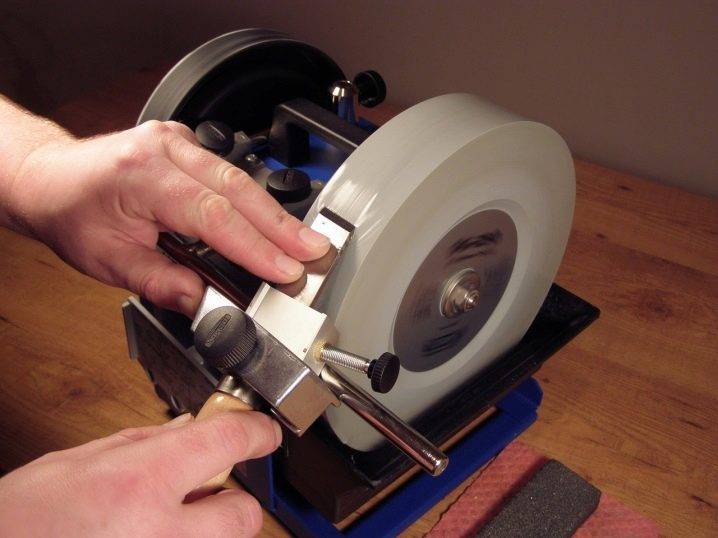

Заточка

Чтобы выполнить заточку лезвия, нужен наждачный станок с камнем маленькой зернистости. Заточка выполняется под наклоном приблизительно в 45 градусов, а длина заостренной части равняется где-то 20-35 миллиметров с учетом совокупной длины резца. Само лезвие может точиться как руками, так и на оснастке.

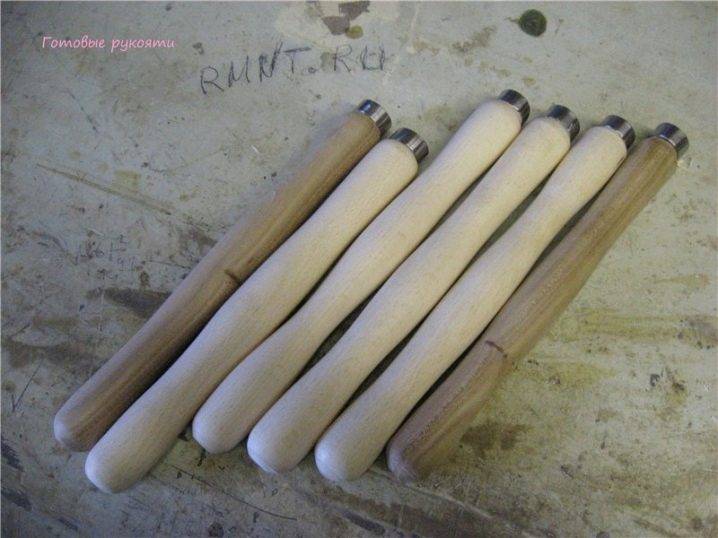

Создание ручки для комфортной резьбы

Чтобы пользование инструментом было исключительно комфортным, потребуется сделать деревянную рукоять. Рукоять выполняется на спецоборудовании либо руками, способом строгания и последующей шлифовки посредством наждачки.

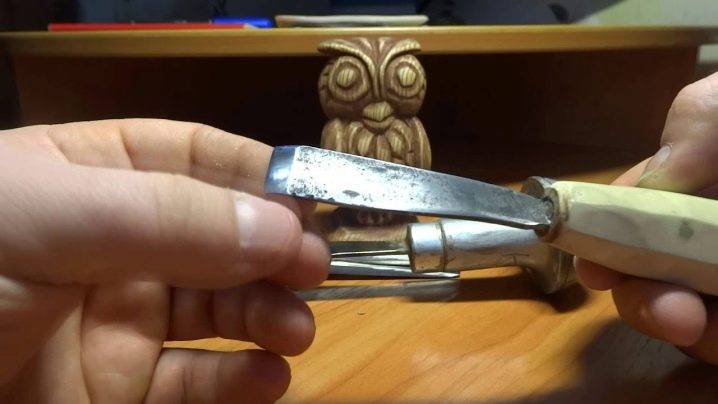

Состыковка лезвия с ручкой

Стальное лезвие вставляется вовнутрь ручки из древесины. Для этого внутри рукоятки высверливается отверстие в глубь до 20-30 миллиметров. Полотно резца будет находиться снаружи, а сама основа заколачивается в полость ручки.

Монтирование венца

Шлифование лезвия

Чтобы резьба по древесине была предельно качественной, нужна доводка лезвия. Для этого применяется мелкий точильный брусок либо обычная керамика. На плоскость лезвия льется немножко масла (возможно употребление моторного), а затем резец точится под углом 90 градусов.

О том, как слелать нож из циркулярного диска своими руками, смотрите в следующем видео.

Нож из цепи от бензопилы

Цепи от пил изготовлены из качественного сплава, который отлично переносит длительное трение и высокую температуру. Процесс изготовления клинка длительный и трудоемкий, но в результате выходит красивый, уникальный и очень прочный нож. Для работы потребуется тяжелая наковальня, мангал и древесный уголь. Чтобы легче было обращаться с раскаленной заготовкой, необходимо приобрести кузнечные щипцы.

Изготовление клинка из цепи от бензопилы нужно проводить в такой последовательности:

Подготовить одежду и рукавицы из плотной ткани и защитную маску. Засыпать древесный уголь в очаг и поджечь его с помощью специальной жидкости.
Сложить заготовку из цельного куска цепи. В том месте, где будет рукоятка, можно добавить несколько отрезков от цепи. Следует помнить, что результатом работы должно стать единое монолитное изделие. Отдельно рукоятка к ножу не делается.
Положить заготовку на угли. Обеспечить приток воздуха, чтобы поднять температуру. Дождаться, пока сталь не приобретет темно-красный цвет. В таком состоянии она становится ковкой, не теряя качественных характеристик.
Достать раскаленную цепь из огня и уложить ее на наковальню. Несколькими сильными ударами сплющить ее так, чтобы звенья сплавились между собой, превратившись в единую монолитную деталь.
Поэтапно, нагревая заготовку в печи и придавая ей молотом нужную форму, выковать нож, у которого обозначена рукоятка и клинок. После остывания заготовки провести ее заточку и полировку.
Провести закаливание изделия. Для этого его нужно снова раскалить докрасна и опустить в холодную воду. После этого можно провести отделку ножа. Для этого используется кислота и гравировальная машина. Готовый клинок снова полируется и отмывается в теплом мыльном растворе.

При самостоятельном изготовлении клинка необходимо придерживаться определенных параметров, чтобы готовое изделие не попало под категорию холодного оружия.

Создание макета ножа

Первым делом необходимо создать макет будущего ножа из пилы. На этом этапе работ можно определиться с формой лезвия будущего клинка и формой рукояти. Макет лучше всего изготавливать из плотного картона или тонкой фанеры. Можно использовать и плотный пластик. Жёсткое лекало позволит понять как нож из дисковой пилы будет лежать в руке и насколько удобно им будет пользоваться.

При изготовлении макета важно придерживаться следующих правил:

Необходимо избегать наличия прямых углов. Прямой угол – место концентрации напряжений. Полотно ножа чаще всего ломается или трескается именно в этом месте.
Форму клинка необходимо выбирать исходя из назначения будущего ножа. Наиболее универсальны формы с прямым или понижающимся обухом. Такой клинок одинаково хорошо может как резать, так и колоть.
Размеры макета должны соответствовать размеру полотна дисковой пилы.

При изготовлении макета следует также помнить, что нож можно классифицировать как холодное оружие. Всё зависит от формы и размеров. Изготовление и хранение холодного оружия уголовно наказуемо. Поэтому, чтобы не подпадать под статью уголовного кодекса необходимо, создать макет соответствующий следующим правилам:

Длина клинка или режущей части не должна превышать 9 сантиметров. Превышение этой длины даже на 1 мм позволит отнести самодельный клинок к холодному оружию.
Нож, имеющий толщину клинка более 2,6 мм, тоже является холодным оружием. Этим параметром можно пренебречь, так как толщина диска пилы обычно составляет 2 мм.
Твёрдость не должна быть более 42 единиц. Этот параметр относится к закалке, поэтому так же пропускаем его на этапе изготовления лекала.
Рукоять должна иметь ограничитель, выступающий за её пределы не более чем на полсантиметра. Если ограничитель отсутствует, то подпальцевая выемка должна быть глубиной менее 4 мм.

После того как макет, удовлетворяющий букве закона и личным предпочтениям, нарисован, можно переходить к переносу макета на диск пилы. Лекало прикладывается к диску пилы и обводится маркером. Лучше всего использовать тонкий маркер. Тонкая линия позволит точнее вырезать заготовку и избежать лишней обработки заготовки напильником.

Шаг 11: Отпускаем металл

Теперь нужно отпустить металл. Для этого сначала очистите заготовку ножа от слоя окалины, образовавшейся во время закалки. Прогреваем духовку до 190°С, и помещаем туда заготовку ножа на один час. Через час выключите духовку и оставьте остывать, не открывая дверцу.

Как только заготовка остынет до такой температуры, что ее можно будет взять в руки, достаньте заготовку ножа. После отпуска металл приобрел светлый или светло-бронзовый оттенок. Теперь шлифуйте заготовку, начав с наждачной бумаги 220 грит и постепенно меняя абразивность до 400 грит. Я шлифовал заготовку в одном направлении – от ручки до острия, это придало поверхности металла однородный вид.

Как сделать рукоять для ножа

Проще всего склеить ручку из двух вырубленных и подготовленных кусочков дерева или оргстекла. Сделать ее гораздо легче, чем закрепить на хвостике ножа. Естественно, вы можете выбрать незатейливый вариант и примотать ручку изолентой, но зачем столько стараться, чтобы в итоге испортить эстетичный вид ножика?

И вот наступает самый ответственный этап работ. Так как сверлить придется в хвостовике ножа, полотно может легко лопнуть. Поэтому будьте бдительны и осторожны.

Сталь — твердый, но в то же время хрупкий материал. При равномерном распределении давления, когда пила находится в работе, сломать ее практически невозможно. Но при точечном сверлении давление увеличивается, и металл может легко расколоться. Поэтому сверлить отверстие лучше при небольших оборотах станка и не забывать подливать масло на место сверления. В таком случае шуруповерт — идеальный инструмент для выполнения поставленной цели, так как оборотов у него меньше, то и возможность поломки детали не настолько высока.

Выполнив предыдущий шаг и проделав в рукояти отверстия, такие же просверлите в половинках рукояти. Сделайте медную или алюминиевую заклепку. Для страховки можете проклеить область, где будет находиться заклепка, клеем, но лучше, если у вас найдется эпоксидная смола.

Формирование верхней части рукояти

Верхняя часть рукояти подготавливается заранее по той причине, что после приклеивания рукояти к хвостовику, обработка верхней части будет затруднена. Также в процессе обработки можно поцарапать лезвие, что крайне нежелательно. По разметке, нанесённой в процессе подготовки, сверлятся отверстия под заклёпки. В них вставляется пруток подходящего диаметра. Он позволяет жёстко соединить обе части заготовки и не даст им сдвигаться в процессе обработки.

Готовая рукоять для ножа

Формирование происходит с помощью напильников и наждачной бумаги

На этом этапе важно помнить про допустимые размеры ограничителя, подпальцевой выемки

Финальная обработка проводится с помощью наждачной бумаги зернистостью 800. Перед склеиванием все детали необходимо тщательно обезжирить. Это можно сделать ацетоном или растворителем. После высыхания обезжиривателя можно наносить клей или эпоксидную смолу.

Шлифование и лакирование рукояти ножа

Финишная шлифовка производится с помощью наждачной бумаги. Постепенно увеличивая зернистость необходимо убрать все грубые риски от бумаги более крупной зернистости. Достаточно завершить процесс шлифовки рукояти ножа бумагой 600 зернистости. Последним этапом в изготовлении ручки будет её пропитка.

Существует несколько способов пропитки рукояти для её лучшего сохранения. Это пропитка маслами, пропитка воском или покрытие лаком.

Каждый из способов имеет свои преимущества и недостатки. Так, например, воск необходимо предварительно растопить нагрев его, а нагрев пагубно сказывается на прочности клея, которым склеена рукоятка. Масла необходимо периодически обновлять. А лак носит только функцию поверхностной защиты.

Конечно токарные резцы по дереву купить не проблема, но на своем опыте я понял, что их просто сделать самим без особых затрат и адаптировать под собственные нужды.

Я предлагаю свой вариант изготовления самодельных резцов для токарного станка. Для этого надо подобрать подходящей конфигурации напильники или рашпили, можно по дереву или металлу. Причем рашпили можно взять старые, изношенные, практически не годные для своего изначального применения.

Их затачивают так, чтобы углы не были особо острыми. В основном все они затачиваются под углом 50-60 градусов. Только один резец косой плоский затачивается так: сначала срезается и делается скос под углом 40 градусов, а затем этот скос затачивается с обеих концов под углом 40 градусов.
Всего я использую 7 основных токарных резаков.

1) Отрезной резец, заточенный с двух сторон

В основном я использую его для грубого снятия и первичного выравнивания заготовки.

2) Полукруглый проходной резец

Он годится в двух комбинациях: можно пройтись им после грубой обработки и снять зазубрины, и можно делать полукруглую выемку, допустим, когда делаем дно у солонки (см.тут).

3) Косой плоский резец

Я закругляю им грани, подрезаю основание или торец детали. Это самый распространенный резец в использовании.

4) Плоский прямой резец

5) Это аналоги прямого плоского резца

Я использую их в основном в мелких деталях, где нужно немного их подработать с торца.

6) Маленький полукруглый токарный резец

Я использую его редко. В основном он нужен при изготовлении мелких фигурных деталей.

Самодельный универсальный станок по дереву

Как сделать столярный верстак своими руками

Бюджетный вариант. Из напильника резцы для токарного станка в самом деле полноценный инструмент. Вот только деревянные ручки им не помешали бы.

Тоже уже давно и успешно использую аналогичные резцы, сделанные из напильников и рашпилей. Только обрезал их сваркой, чтоб были короче, обтачивал на наждаке со всех сторон, чтобы получить гладкие поверхности и насаживал на длинные точёные, деревянные ручки.

подскажите как сделать резцы для внутренней обработки заготовки.

Посмотрите мастер-класс как сделать шкатулку солонку на токарном станке и все поймете.

посмотрел спасибо мастер классно работает еще один вопрос какой мотор лучше поставить на 220v по оборотам и мощности дело в том что станок собираю сам.

Конечно тут лучше обратится к специалистам. У меня трех фазный 750 ватт. И около 1500 об. в мин.

А подключали мне спецы своего дела. Еще для такого варианта нужны конденсаторы.

У меня нет этого плавного пуска и все устраивает и без этого. Но со специалистами стоит проконсультироваться если есть такая возможность.

Спасибо за ответ, я проконсультировался, дал точные данные мотора 2.2 кВт, 1350 об./мин. И с плавным пуском сказали что может не получится, потому что механизм с которого я хотел поставить мощностью 750 ватт, а тут даже переделанный трех фазник под 220в с постоянным конденсатором будет выдавать ~ 1.5 кВт мощности. Так что устройство может и сгореть.

За всех друзья мои я рад! Вижу что мой маломальский опыт все равно дает результаты. И еще совет, не ограничивайтесь одним сайтом или одним человеком, а собирайте информацию по возможности из большего числа источников. Подход к задаче с разных сторон дает лучшие результаты. Успехов всем!

Уважаемый Автор. На дворе 21 век. Последний раз резцы из углеродистой стали делали при царе Петре. На самом деле резцы для токарных работ давно уже изготавливают из бысторорежущей стали. Рекомендую Вам изучить данный вопрос в учебнике по материаловедению или хотя бы в википедии, чем быстрорежущая сталь отличается от углеродистой и что такое красностойкость. Уважайте и не вводите в заблуждение доверившихся Вам читателей.
Не спорю, резцы представленные в статье резать будут, но не долго и на малой скорости. То что железо твёрже дерева недостаточно. Отдельные персонажи умудряются использовать гвоздь вместо сверла и получать отверстия. Призываю Вас изучить матчасть и не пренебрегать знаниями, накопленными веками. Стоит ли изобретать колесо?
Современный вариант представленной Вами концепции — переточить нож от рейсмуса или строгального станка в соответствующую стамеску. Качество такого инструмента ничем не уступает коммерческим образцам.
Отрезной резец отлично получается из зуба дисковой пилы с твердосплавной напайкой.
Не принимайте на свой счёт, работайте с первоисточниками. С Уважением, Владимир.

Как же раньше обходились без HSS стали, я думаю что напильники самое то, если нет возможности взять готовые резцы. Да и готовые часто бывают низкого качества.
